Sie kennen es: Nach dem Aufbau einer LED-Wand geht es an ihre Programmierung. Zuvor allerdings sollte immer überprüft werden, ob alle Module über dieselbe Firmwareversion verfügen. Denn erst die Firmware der Empfängerkarten sorgt dafür, dass die Module untereinander richtig verbunden sind und kommunizieren können. Wenn dies nicht der Fall ist, kann es passieren, dass einzelne Module einfach schwarz bleiben. Um das zu verhindern, braucht es nicht mehr als ein schnelles Firmwareupdate. Eine Erinnerungsstütze zu dessen Durchführung finden Sie in schriftlicher Form und auch in Videoform hier.

So weit so gut, könnte man meinen. Nun ist es aber so, dass sich in manchen Fällen bei der Firmware ein Fehler einschleicht. Bekannt ist er uns vor allem von der P2+sBL, doch auch bei der P4+WH PRO kann dieses Phänomen auftreten. Das Ganze stellt sich dann wie folgt dar:

Das Problem und sein Ursprung

Wie gewohnt bauen Sie Ihre LED-Wall auf. Sie updaten die Firmware, so dass alle Module über dieselbe Version verfügen und spielen dann die RCFGX-Files ein. Im Normalfall zeigen nun alle Module dasselbe Bild und sind in Farbe und Helligkeit homogen. Doch obwohl Sie alles richtig gemacht haben, zeigt sich eine visuelle Unstimmigkeit im Gesamtbild; einige Module leuchten schwächer als andere und weisen leichte Bildfehler auf. Woran kann das liegen?

Der Ursprung dieses Phänomens liegt in den verschiedenen Versionen der drei Komponenten – es tritt somit also vor allem dann auf, wenn wie beim Cross Rental oder dem Hinzukauf neuerer Module zum eigenen Bestand neue Module mit älteren kombiniert werden sollen. Sowohl die NovaLCT, als auch die Firmware-Dateien und die RCFGX-Files liegen in verschiedenen Versionen und Aktualitäten vor – die nicht unbedingt alle untereinander kompatibel sind. Gerade deshalb ist es wichtig, dass Sie die entsprechenden Downloads von unserer Homepage nutzen. Denn wir stellen sicher, dass dort immer die aktuellsten Versionen zur Verfügung stehen und auch miteinander kompatibel sind. So ist die aktuelle NovaLCT-Version beispielsweise die V5.4.4.6.

Der Fehler entsteht also durch verschiedene Kombinationen dieser drei Komponenten. Eine ältere NovaLCT-Version und eine veraltete Firmware mögen beispielweise nicht mit den aktuellen RCFGX-Files kompatibel sein, da sie die in den Konfigurationsdateien gespeicherten Funktionen nicht erkennen können.

Die einfache Lösung

Zum Glückt gibt es eine schnelle und simple Lösung für dieses Problem. Dabei handelt es sich um ein Readback. Das heißt, Sie können mit wenigen Klicks in der NovaLCT aus der Empfängerkarte eines einwandfrei funktionierenden Moduls die RCFGX-Dateien herauslesen und diese dann wiederum auf alle weiteren Module einspielen. Damit sind nun wirklich alle Module auf demselben Stand und können folglich optimal im Verbund funktionieren. Wenn Sie das einmal erfolgreich durchgeführt haben und die Module einmal auf den neuesten Stand gebracht worden, haben Sie zukünftig damit auch keine weiteren Probleme.

Schritt für Schritt sieht das Ganze dann wie folgt aus:

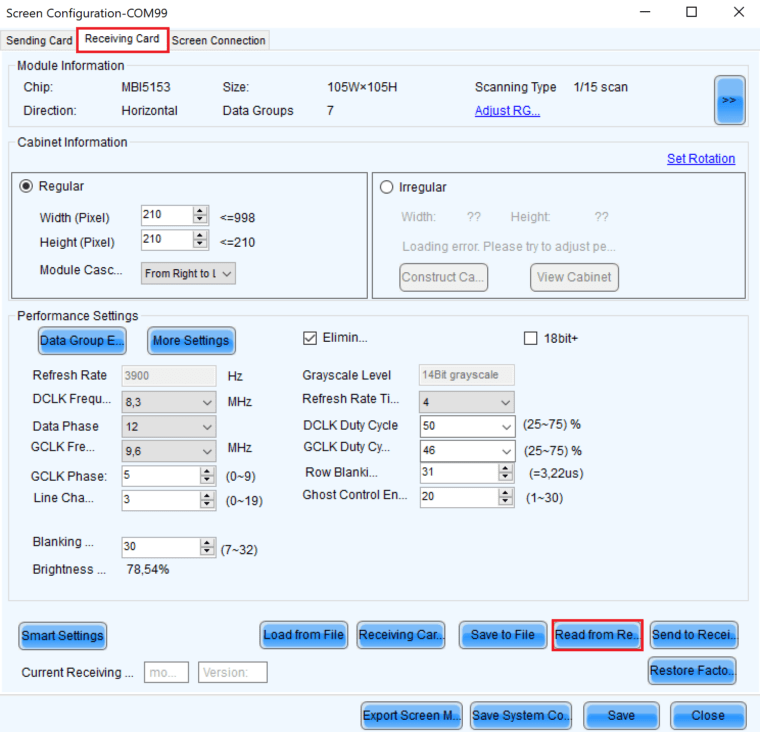

Nachdem Sie NovaLCT wie üblich gestartet, sich eingeloggt und die Firmware geupdatet haben (zur Erinnerung finden Sie hier eine Einführung zur Arbeit mit NovaLCT), wählen Sie nun den Reiter “Receiving Card” an und klicken Sie unten auf “Read from Receiving Card”.

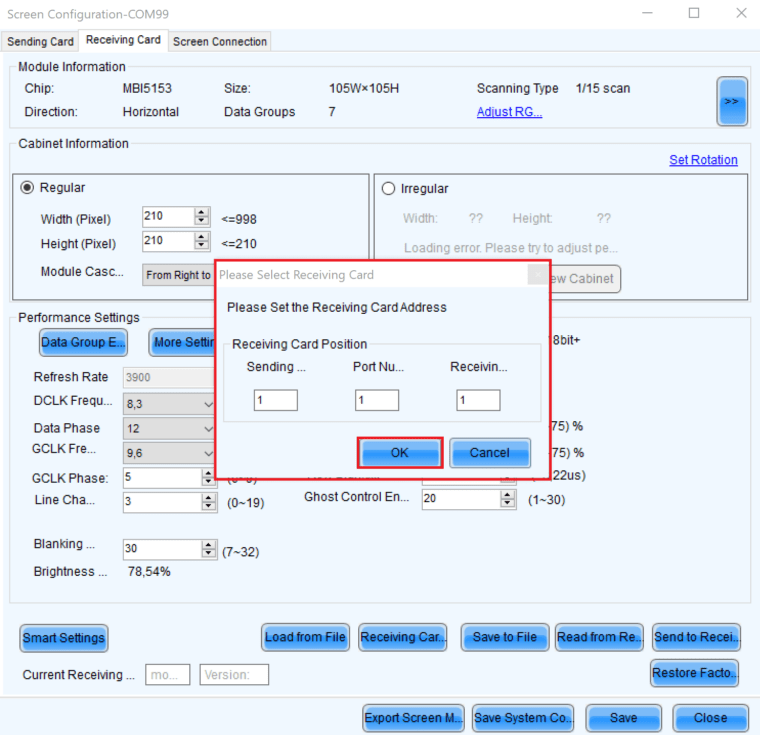

Es öffnet sich ein weiteres Fenster. In diesem geben Sie eines der funktionierenden Module an. Wenn Sie mit “OK” bestätigen, werden die RCFGX-Files aus diesem Modul herausgelesen.

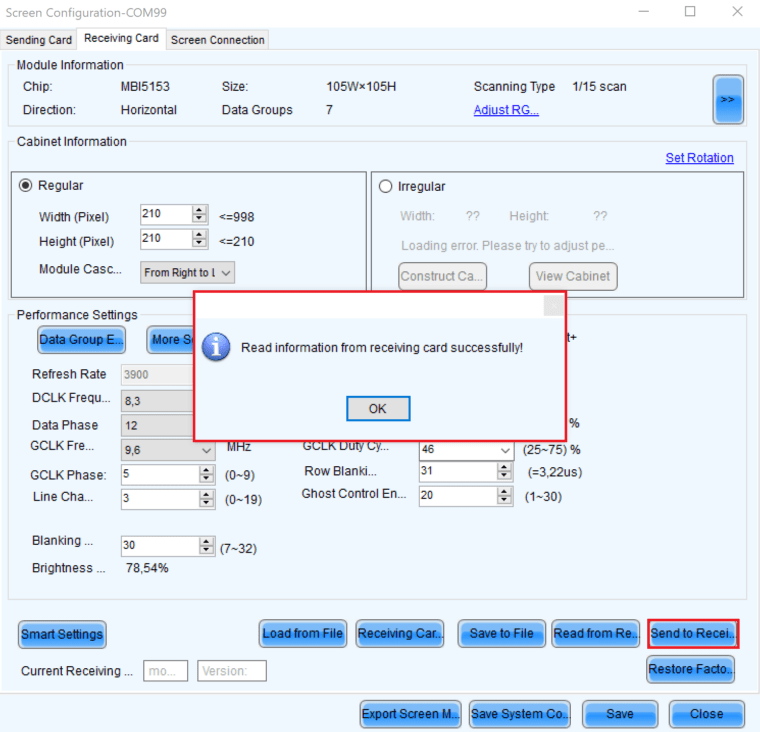

Es erscheint eine Bestätigung über den erfolgreichen Abschluss des Vorgangs. Schließen Sie das Fenster durch einen Klick auf “OK” und betätigen Sie anschließend den Button “Send to Receiving Card” im Ausgangsfenster.

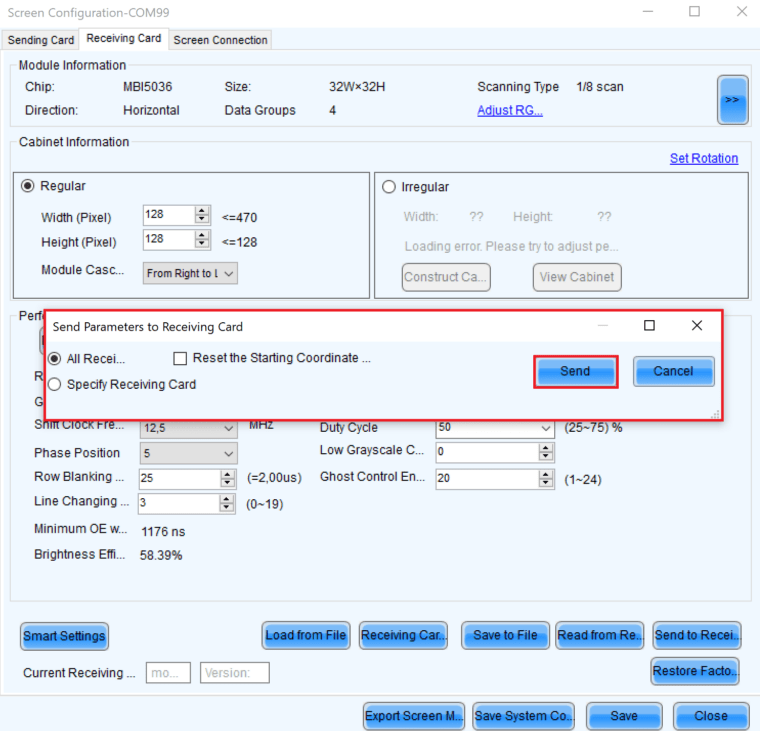

Im Fenster “Send Parameters to Receiving Card” werden Sie gefragt, auf welche Module die Parameter angewandt werden sollen. Markieren Sie “All Receiving Cards” und bestätigen Sie mit “Send”.

Herzlichen Glückwunsch, Ihr Readback und erneutes Einspielen der RCFGX-Files war erfolgreich. Bestätigen Sie mit “OK”.

Wir hoffen, dass wir Ihnen mit diesem Trick das Leben ein bisschen erleichtern konnten. Alle Firmware-Dateien und RCFGX-Files sowie die NovaLCT Software finden Sie auf unserer Homepage. Dazu müssen Sie einfach nur auf der jeweiligen Produktseite vorbeischauen, denn dort steht alles Wichtige zum Download bereit.
